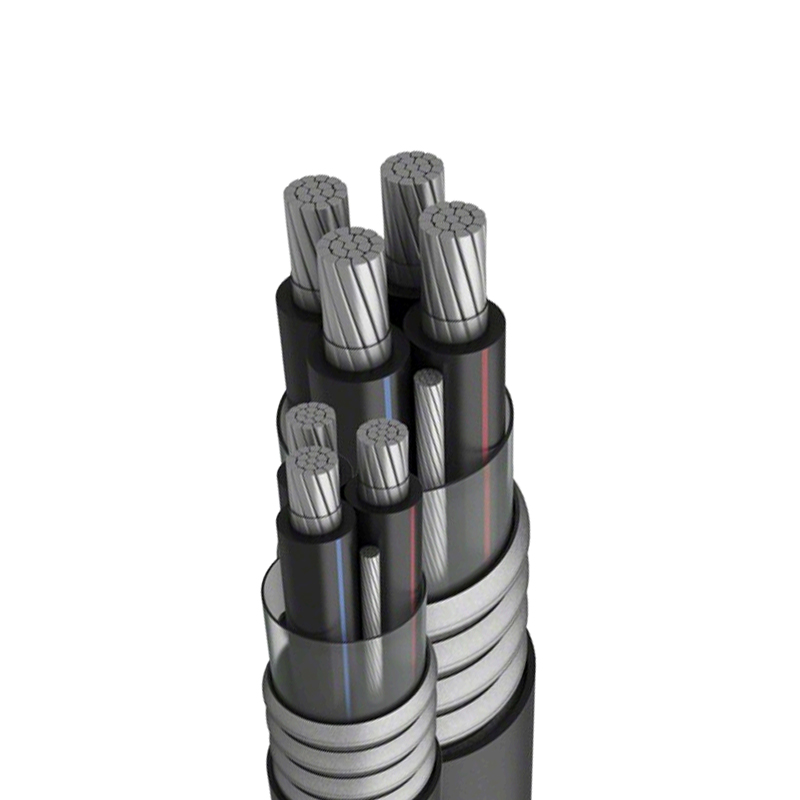

Силовой кабель с медной и алюминиевой жилой с пластиковой изоляцией номинальным напряжением 26/35 кВ и ниже.

• Справочные стандарты

Продукт производится в соответствии со стандартом GB12706-2020 или IEC, BS, DIN и ICEA по запросу.

• Приложения

Изделие подходит для использования в линиях передачи и распределения электроэнергии с номинальным напряжением промышленной частоты 26/35 кВ.

• Рабочие характеристики

-- Электрический кабель с изоляцией из сшитого полиэтилена для номинального напряжения промышленной частоты тыo/U: 3,6/6 кВ-26/35 кВ

·   Макс. допустимая длительная рабочая температура проводника: 90°C.

·   Макс. температура короткого замыкания проводника не должна превышать 250°C.

·   Температура окружающей среды при установке не должна быть ниже 0°C.

·   Радиус изгиба одножильного кабеля должен быть не менее 20-кратного диаметра кабеля.

-- Электрический кабель с изоляцией XL.PE для номинального напряжения промышленной частоты Уо/U: 0,6/кВ.

·   Макс. допустимая постоянная рабочая температура проводника: 90°C.

·   Макс. температура короткого замыкания проводника не должна превышать 250 ℃ (максимальная продолжительность 5 с).

·   Температура окружающей среды при установке не должна быть ниже 0°C.

·   Радиус изгиба кабеля должен быть не менее 15-кратного диаметра кабеля.

-- Электрический кабель с изоляцией XL.PE для номинального напряжения промышленной частоты Uo/U: 0,6/1 кВ.

·Макс. допустимая постоянная рабочая температура проводника: 70°C

·Макс. температура короткого замыкания проводника не должна превышать 160°C.

·(максимальная продолжительность: 5 сек.)

· Температура окружающей среды при установке не должна быть ниже 0°C.

·Радиус изгиба кабеля должен быть не менее 15-кратного диаметра кабеля.

• Обозначение напряжения

Номинальное напряжение кабеля для данного применения должно соответствовать условиям эксплуатации в системе, в которой используется кабель, и выражается в виде Uou (tn)кВ, где:

· Uo-: номинальное напряжение промышленной частоты между проводником и экраном или металлической оболочкой, на которое рассчитан кабель;

·   U-:  номинальное напряжение промышленной частоты между проводниками, на которое рассчитан кабель;

·   Хм-: максимальное значение «наивысшего напряжения системы», при котором может эксплуатироваться оборудование.

Значения Uo кабелей для трехфазной системы рекомендуются следующим образом:

Первый тип используется при времени однофазного замыкания на землю не более 1 минуты за раз, а также может использоваться для систем с максимальным временем не более 8 часов и совокупным годовым итогом не более 12 часов. Второй тип используется в системах с более длительным временем замыкания на землю и в случаях с более высокими требованиями к характеристикам изоляции кабеля.
