Солнечные кабели Производители

Наш ассортимент солнечных кабелей и где подходит каждый тип

Мы производим пять семейств солнечных кабелей на нашем собственном заводе в Исине, Цзянсу, охватывающих цепочку постоянного тока, внутреннюю линию массива и соединения на стороне инвертора фотоэлектрической системы. Каждое семейство соответствует определенному режиму сертификации, классу напряжения и среде установки, поэтому правильный продукт выбирается на основе стандарта проекта, а не из общего каталога.

Конструкция проводника, изоляции и оболочки

В наших солнечных кабелях используется луженая электролитическая медь, соответствующая стандарту IEC 60228, класс 5, которая обеспечивает передачу с низкими потерями в течение длительного периода эксплуатации и устойчива к окислению на поверхности проводника. Изоляция и оболочка представляют собой двухслойные компаунды, сшитые электронным лучом, которые придают кабелю устойчивость к ультрафиолетовому излучению, озону, температуре и влаге, необходимую для наружной проводки постоянного тока.

• Дирижер: Луженая отожженная медь, гибкая жила класса 5 для малого радиуса изгиба и заделки в полевых условиях.
• Изоляция: Полиолефин, сшитый электронным лучом, двухслойная конструкция для электрической изоляции и термической стабильности.
• Оболочка: Безгалогеновый, огнестойкий сшитый компаунд, устойчивый к ультрафиолетовому излучению и атмосферным воздействиям.
• Диапазон температур: Стационарная установка от -40 °C до 90 °C, максимальная температура провода 120 °C.
• Огненная производительность: EN 60332-1-2 сопротивление распространению пламени.
• Срок службы: Конструкция и материалы выбраны с учетом прогнозируемого срока службы фотоэлектрической системы в течение 25 лет.

Критические характеристики и параметры конфигурации

Мы производим солнечные кабели с сечением от 1,5 мм² до 35 мм² с эквивалентами AWG от 14 AWG до 6 AWG семейства UL 4703. В таблице ниже приведены размеры проводника, изоляции и оболочки, которые влияют на падение напряжения, допустимую нагрузку по току и монтажное пространство.

Варианты конфигурации включают черный или красный цвет оболочки для идентификации полярности, одножильную или двухжильную конструкцию, а также номинальное напряжение от 1,0 до 2,0 кВ постоянного тока в зависимости от семейства сертификации. Минимальный радиус изгиба составляет 4× общего диаметра для стационарной установки и 5× для гибкой прокладки, что определяет расположение кабельных лотков и зазоры между разъемами в системах трекеров и системах на крыше.

Приложение подходит для всех типов фотоэлектрических проектов

Солнечные кабели работают в самой суровой части фотоэлектрической системы: подвергаются воздействию прямого ультрафиолета, термоциклов, дождя, снега и озона и часто прокладываются через острые края и движущиеся конструкции. Наши конструкции подбираются в соответствии с условиями установки, а не с единой общей спецификацией.

• Наземные растения: Для длинных участков постоянного тока используются проводники сечением от 10 до 35 мм², что позволяет удерживать падение напряжения в пределах расчетного порога 1–3%.
• Коммерческие и промышленные крыши: Гибкие проводники класса 5 и малые радиусы изгиба подходят для прокладки в ограниченном пространстве лотков и на коротких участках струн.
• Крыши жилых домов: Кабели H1Z2Z2-K сечением 4 мм² и 6 мм² соответствуют обычным токам цепей и размерам разъемов инвертора.
• Трекерные и плавучие системы: Двухжильные и гибкие конструкции выдерживают повторяющиеся движения и изгибы.
• Архитектуры 2000 В: UL 4703 PV Wire поддерживает конструкции нового поколения с высоким напряжением постоянного тока.

Контроль качества и приемочные испытания

Наш производственный процесс включает в себя подготовку сырья, волочение проволоки, скрутку, экструзию изоляции, прокладку кабелей, экструзию оболочки и армирование, где это необходимо, с проверкой после каждого этапа процесса. Готовая продукция тестируется на соответствие требованиям заказчика и международным стандартам, включая проверку сопротивления проводников, целостности изоляции и характеристик оболочки.

• Испытание сопротивления проводника для проверки токопроводящих характеристик.
• Проверка изоляции на целостность и электрические характеристики.
• Испытание оболочки на физические и электрические свойства.
• Испытание напряжением 6,5 кВ переменного тока для H1Z2Z2-K и 6,0 кВ переменного тока для конструкций UL 4703.
• Испытание на распространение пламени согласно EN 60332-1-2.

Мы управляем собственным заводом и управляем цепочкой поставок, что обеспечивает контроль качества на каждом этапе производства и поддерживает надежный график поставок. Наша кабельная продукция сертифицирована TÜV, IEC и UL, соответствующая каждому семейству, и мы можем предоставить сертификационную документацию, применимую к заказанной конструкции.

Установка, обслуживание и удобство эксплуатации

Солнечные кабели предназначены для прямого воздействия на открытом воздухе и имеют длительные интервалы обслуживания, но правильная установка обеспечивает 25-летний расчетный срок службы. Мы рекомендуем соблюдать фиксированные и изогнутые радиусы изгиба, использовать совместимые разъемы, рассчитанные на один и тот же класс напряжения, и поддерживающие кабели, чтобы избежать точечной нагрузки на оболочку.

• На фиксированных маршрутах сохраняйте минимальный радиус изгиба в 4 раза больше общего диаметра.
• Допускать 5-кратный общий диаметр кабелей в местах изгиба во время движения трекера.
• Используйте кабельные стяжки, устойчивые к УФ-излучению, и избегайте чрезмерного затягивания на переходах лотков.
• Проверяйте состояние оболочки в точках входа и интерфейсах разъемов во время планового технического обслуживания.
• Запасные длины кабелей и соответствующие разъемы могут быть включены в комплект поставки по запросу.

Информация, которую мы используем для настройки вашего решения

Чтобы подготовить конфигурацию солнечного кабеля и расценки, мы работаем на основе электрических и монтажных данных проекта. Чем точнее определена рабочая точка, тем точнее мы сможем подобрать размер проводника, группу сертификации и объем поставки.

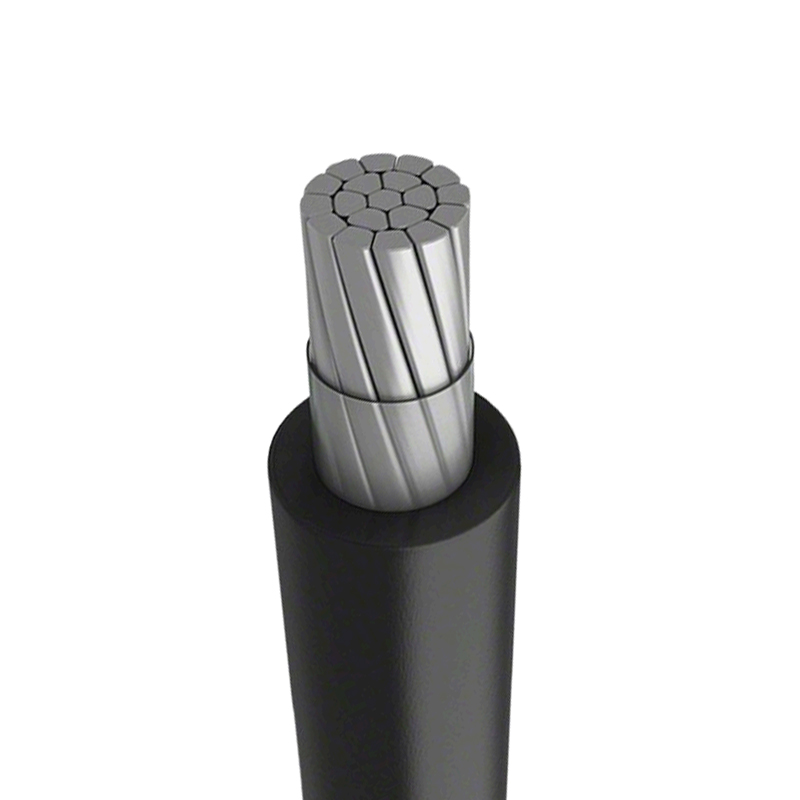

Мы также производим силовые кабели и кабели из алюминиевого сплава для стороны переменного тока фотоэлектрических установок и для более широкой электрической инфраструктуры, поэтому в рамках одного проекта можно реализовать весь спектр кабелей постоянного и переменного тока. Конструкции солнечных кабелей по индивидуальному заказу могут быть разработаны на основе чертежей или образцов, если проект требует нестандартных размеров или состава оболочки.

Часто задаваемые вопросы

В чем разница между солнечным кабелем H1Z2Z2-K и UL 4703?

H1Z2Z2-K — это европейское обозначение TÜV EN50618, рассчитанное на 1,5 кВ постоянного тока и 1,0 кВ переменного тока, используемое в фотоэлектрических системах на основе IEC. UL 4703 PV Wire — это обозначение в Северной Америке на напряжение 1000/2000 В, используемое в установках, соответствующих требованиям UL. Мы производим оба семейства и можем поставлять конструкции, прошедшие двойную сертификацию, если проект охватывает оба стандарта.

Какое сечение следует выбрать для длинной цепи постоянного тока?

Размер проводника определяется падением напряжения, а не только токовой нагрузкой. Для длинных хоумранов мы обычно работаем с максимальным током цепи, длиной одностороннего кабеля и целевым падением напряжения в 1–3% от напряжения системы. Для этих трасс обычно используются наши конструкции площадью от 10 до 35 мм², и мы можем рассчитать рекомендуемый размер на основе данных вашего проекта.

Можете ли вы поставить солнечные кабели индивидуальной длины и цвета?

Да. Мы разрабатываем и производим продукцию по чертежам или образцам, предоставленным заказчиками. Черный и красный цвета оболочки являются стандартными для определения полярности, а длину барабана, количество жил и состав оболочки можно настроить в соответствии с требованиями проекта.

Какие сертификаты имеют ваши солнечные кабели?

В нашу линейку солнечных кабелей входят конструкции, сертифицированные по TÜV EN50618 H1Z2Z2-K, IEC 62930 и UL 4703. Соответствующая сертификация зависит от конкретного заказанного семейства продукции, и мы поставляем соответствующую документацию вместе с поставкой.

Как обеспечить качество крупного заказа солнечного кабеля?

Мы проверяем каждый производственный процесс и проверяем конечную продукцию на соответствие требованиям клиентов и международным стандартам, включая испытания на сопротивление проводников, изоляцию и оболочку. Поскольку мы управляем собственным заводом и самостоятельно контролируем цепочку поставок, проверки качества применяются последовательно для всего объема заказа.

Каков ожидаемый срок службы ваших солнечных кабелей?

В наших конструкциях солнечных кабелей используется изоляция, сшитая электронным лучом, и безгалогенная огнестойкая оболочка, выбранная с расчетным сроком службы 25 лет, что соответствует расчетному сроку службы фотоэлектрической системы. Фактический срок службы зависит от способа установки, воздействия ультрафиолета и механической защиты на протяжении всего маршрута.
