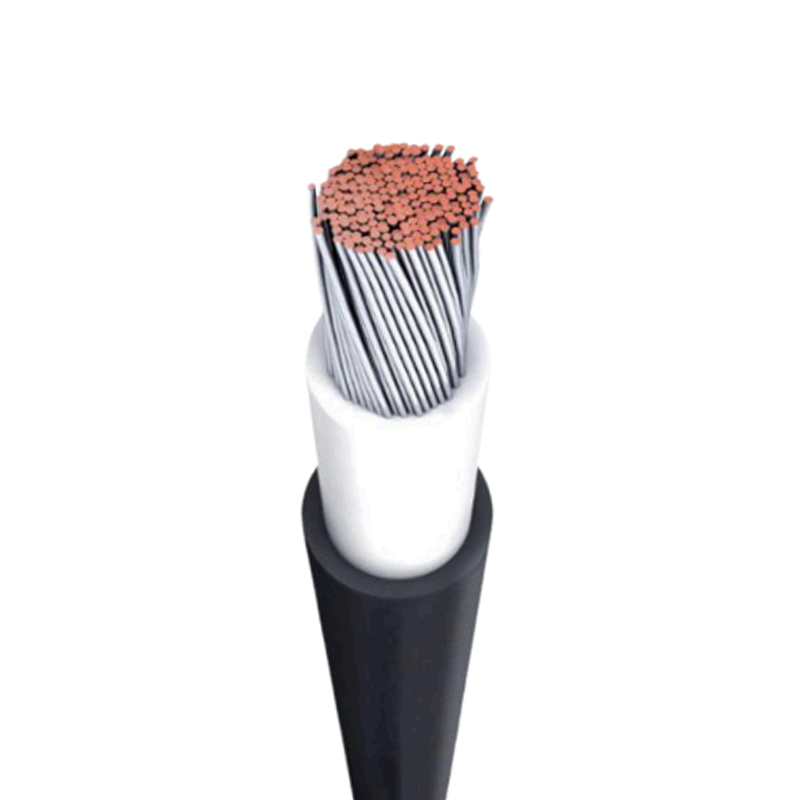

TüV EN50618 H1Z2Z2-K Солнечный кабель постоянного тока 1,5 кВ
Sanxin предлагает комплексные кабельные решения — от фотоэлектрических панелей до инверторов. Изготовленные по индивидуальному заказу высококачественные кабели повышают долгосрочную надежность фотоэлектрических систем.
Ваши преимущества:
· Луженая электролитическая медь (IEC 60228, класс 5) обеспечивает передачу с низкими потерями в течение длительного периода времени.
· Изоляция, сшитая электронным лучом, с двухслойной изоляцией.
· Устойчивая к ультрафиолетовому излучению, устойчивая к высоким температурам и атмосферным воздействиям конструкция.
· Безгалогенные огнезащитные свойства
· Прочные материалы выдерживают длительное воздействие суровых условий окружающей среды, прогнозируемый срок службы составляет 25 лет.
· Перспективность для номинального напряжения до 1500 В.
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |||||||||
| Номинальное напряжение | 1,5 кВ постоянного тока и 1,0 кВ переменного тока | ||||||||
| Максимальное напряжение (Uмакс) | 1,5 кВ постоянного тока (проводник/проводник, незаземленная система, цепь не под нагрузкой) | ||||||||
| Испытательное напряжение | 6,5 кВ переменного тока согласно BSEN50395 | ||||||||
| Температурный рейтинг | Фиксированный: от -40 ℃ до 90 ℃. | ||||||||
| Минимальный радиус изгиба | Фиксированный: общий диаметр 4×. Гибкий: общий диаметр 5×. | ||||||||
| Максимальная температура проводника | 120℃ | ||||||||
| Огнезащитное исполнение | ЭН 60332-1-2 | ||||||||
| Номер заказа. | Сечение проводника (мм²) | Конструкция проводника (Н/мм) | Толщина изоляции (мм) | Куртка | ОД. (мм) | Макс. | |
| Черный | Красный | Толщина (мм) | мОм/м | ||||
| 100115 | 100116 | 7×1,5 | 30/0,25 | 0.9 | 1.1 | 5,58±0,1 | 13.7 |
| 100125 | 100126 | 7×2,5 | 49/0,25 | 0.85 | 0.9 | 5,54±0,1 | 8.21 |
| 100140 | 100146 | 7×4,0 | 56/0,285 | 0.95 | 0.8 | 6,0±0,1 | 5.09 |
| 100160 | 100166 | 7×6,0 | 84/0,285 | 1.02 | 0.9 | 6,87±0,1 | 3.39 |
| 100110 | 100116 | 7×10,0 | 80/0,4 | 0.7 | 0.8 | 7,13±0,1 | 1.95 |
| 100116 | 100117 | 7×76,0 | 128/0,4 | 1.1 | 1.0 | 9,42±0,1 | 1.24 |
| 100125 | 100126 | 7×25,0 | 196/0,4 | 1.1 | 1.0 | 11,4О±0,1 | 0.795 |
| 100135 | 100136 | 7×35,0 | 276/0,4 | 1.1 | 1.0 | 12,83±0,1 | 0.57 |
